RM TYPE T TYPE

FEATURES

최신 기술로 개발된 소용량 무정전전원장치로 AC 통신장비 등에 최적화! 랙 형과 타워형 2가지 모델로 1kVA, 3kVA 용량과 기본 10분, 30분, 60분, 120분 등 그 이상의 정전보상 시간도 지원하고 있습니다. •부하역률 0.9 실현 •통신장비에 최적화된 설계기술로 노이즈 완전 차단 •타워형과 19인치 랙 형으로 설치장소에 따른 선택영역 확대 •100% 디지털 제어로 최적의 운영환경 유지 •TR없는 구조로 발열량 최소화 실현

외형 및 무게

TYPE	W(전면)	D(깊이)	H(높이)
TSU-1000Series RM(2U)	470mm	440mm	88mm
TSU-1000Series T	230mm	556mm	380mm
별도 축전지함 랙형	470mm	440mm	88mm
별도 축전지함 타워형	230mm	556mm	380mm

USE

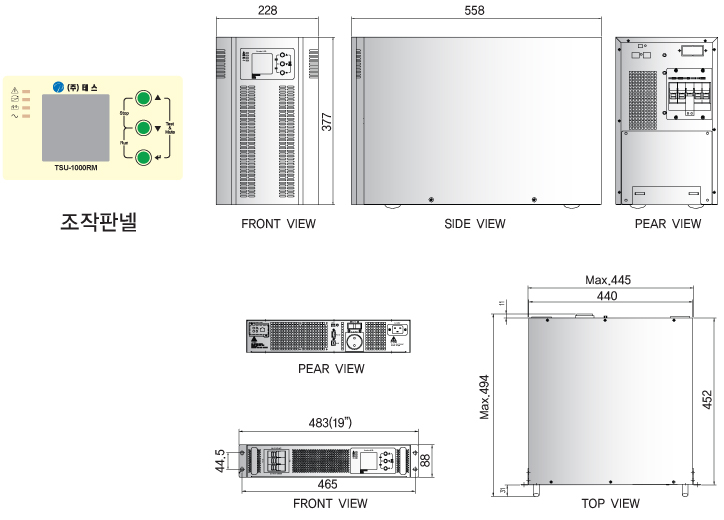

DRAWING

SPECIFICATION

구 분		TSU-1001 T/RM	TSU-1003 T/RM
용량(KVA)		1.5KVA	3KVA
일반적사항	냉각방식	강제풍냉식
	사용정격	100% 연속사용
	정류 및 충전부 제어방식	압력전휴 순시제어 고역률 컨버터 방식
	인버터 제어방식	고주파 순시제어 PWM방식
	바이패스	무순단
입력전원	정격전압	1ø 220V ± 10%
	정격 주파수	50Hz, 60Hz ± 5%
	역률	0.99 이상
출력전원	상수	1상 2선식
	정격전압	220V
	전압 안정도	± 2% 이내
	정격 주파수	60Hz ± 0.3Hz 이내
	정, 복전 응답속도	50mS ± 8% (± 2% 이내로 복귀시)
	출력전압 조정	± 5%
	파형의율	THD 3%이하(선형 정격부하시)
	과부하 내량	110% 부하로 1분간
	역률	0.9
종합효율		99% 이상
동기절체	동기절체 시간	4mS 이내
직류전원	정격 전압	72V(12V 6Cells)
	최고 전압	81V
	최저 전압	63V
절연특성	절연 내압	AC 100V Megger로 1분간 인가
	절연 저항	DC 500V Megger로 측정시 5㏁ 이상
온도상승	변압기류	140 deg, 이하
	반도체류	80 deg, 이하
※상기 사양은 품질 향상을 위해 변경 될 수 있음.
