디지털 기술로 이룩한 UPS의 혁명!!

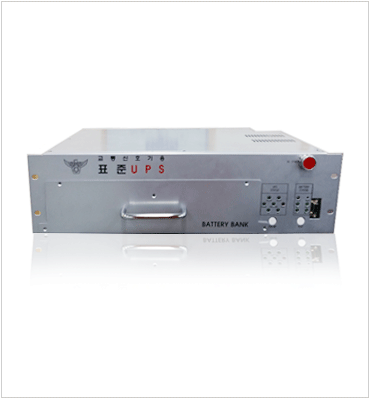

  • KJU-500MD

    • 교류 입력전원의 장애에 중단 없는 전원공급
    • 중요 부하에 직류예비전원을 교류로 변환하여 교류전원을 공급
    • 축전지를 충전하다 정전 시에만 부하에 전원을 공급하는 ECO 운전방식

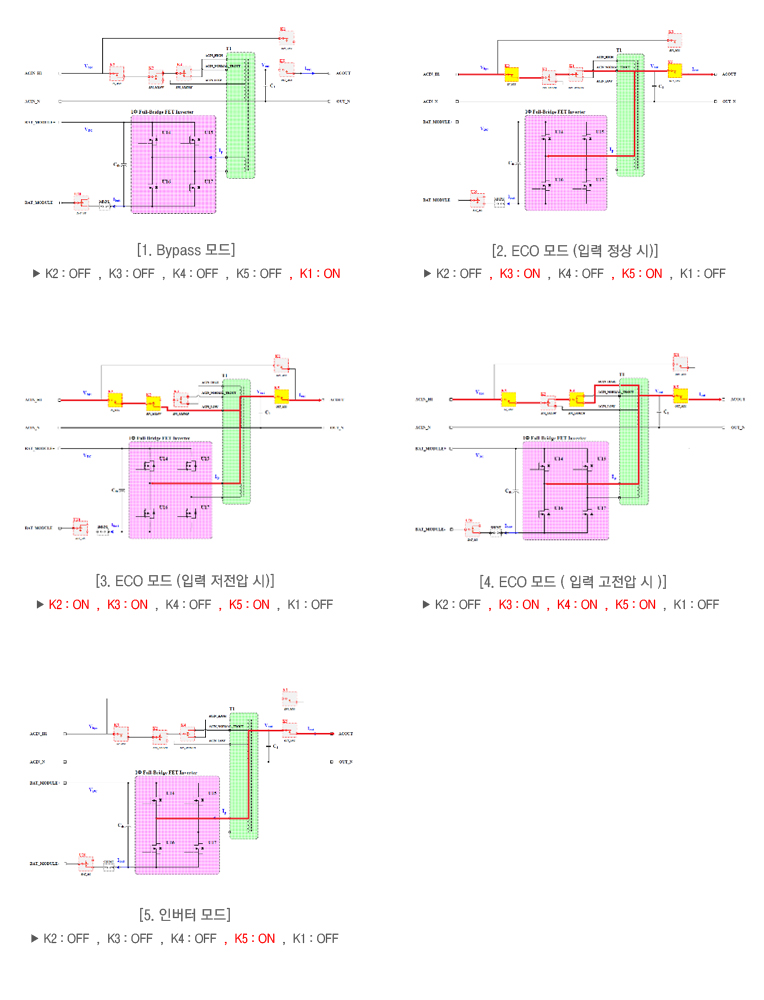

    Block Diagram

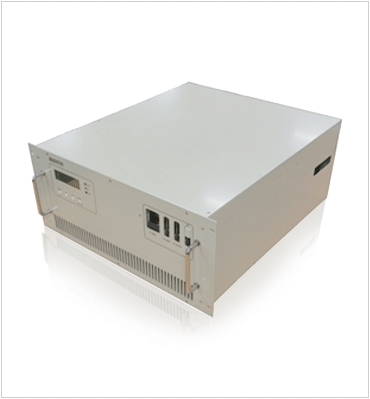

    KJU-500S

    • 5KVA의 교류전원 공급




    전기적 특성

    구분 규정범위 비고
    정격출력전압 220V 1Φ2W
    부하전압 안정도 ±2% 이내 인버터 기동 시
    주파수변동범위 ±5% 이내 인버터 기동 시
    출력용량 5KVA
    과도전압 안정도 변동범위: 8% 이내
    응답속도: 100ms 이내    		 부하 70%에서 100%로 급변 시
    상용전원절체시간 4ms 이내
    파형왜율 THD 3 % 이하 정격입출력 조건에서 LINEAR 정격부하 시
    효율

    90% 이상(3KVA)
    90% 이상(5KVA)

    		 정격입출력, 정격부하조건에서 인버터 기동 시
    부하역율 0.8이상(지상) 정격입출력, 정격부하조건에서 인버터 기동 시
    음향잡음 60dBa이하 전면에서 1.0m거리, 1.5m높이에서 측정
    절연저항 1차 회로-접지: 10MΩ 이상
    2차 회로-접지: 10MΩ 이상    		 직류 500V 메가로 측정
    절연내력 1차 회로-접지: 1,500V
    2차 회로-접지: 1,500V     		상용주파수로 1분간인가
