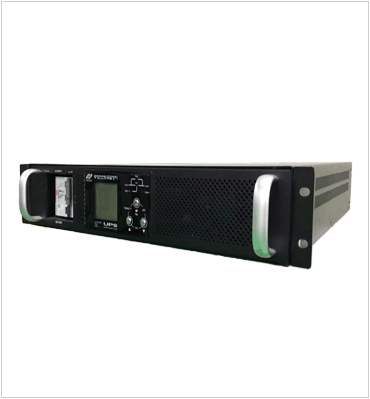

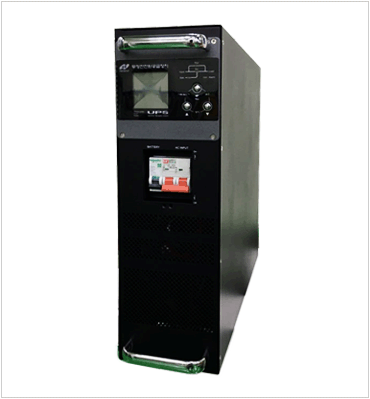

CENTRO 3.0(RACK TYPE) CENTRO 3.0A(TOWER TYPE)

FEATURES

•입력 역률 0.99 •부하 역률 0.9 이상(2.7KW) •중국산 대비 약 30% 부하 용량 여유 있음 •축전지, 입/출력 NFB 사용특징FEATURES용도USE

USE

•인터넷 전화기 •사무실 컴퓨터 •은행 ATM •원격 감시 카메라 •개인용 컴퓨터 등경기도

SPECIFICATION

구분			전기적 특성
MODEL명			Centro 3.0	Centro 3.0A
구조			RACK	TOWER
용량			3KVA
일반적사항	냉각방식		강제풍냉식
	사용정격		100% 연속사용
	정류 및 충전부	제어방식	입력전류 순시제어 고역률 컨버터 방식
		사용소자	I.G.B.T
	인버터 제어방식		고주파 순시제어 PWM방식
	ST/SW 절체방식		무순단 동기절체 방식
입력전원	정격전압		1Φ220V ± 10%
	정격 주파수		60Hz ± 5%
	역률		0.99 이상
출력전원	상수		1상 2선식
	정격전압		220V
	전압 안정도		±2% 이내
	정격 주파수		60Hz ±0.3Hz
	정, 복전 응답속도		50mS ±8%(±2% 이내로 복귀시)
	출력전압 조정		±5%
	파형왜율		THD 3%이하(선형 정격부하시)
	과부하 내량		120% 부하로 1분간
	역률		0.9
종 합 효 율			90% 이상
동기절체	동기절체 시간		4mS 이내
직류전원	정격 전압		이하96V(12V 8Cells)	72V(12V 6Cells)
	최고 전압		108V	81V
	최저 전압		84V	63V
절연특성	절연내압		AC 1760V Megger로 1분간 인가
	절연저항		DC 500V Megger로 측정시 5㏁이상
온도상상	변압기류		140 deg. 이하
	반도체류		80 deg. 이하
치 수	Width(폭)		483mm	228mm
	Depth(깊이)		440mm	555.4mm
	High(높이)		88mm	377mm
※상기 사양은 품질 향상을 위해 변경 될 수 있음.

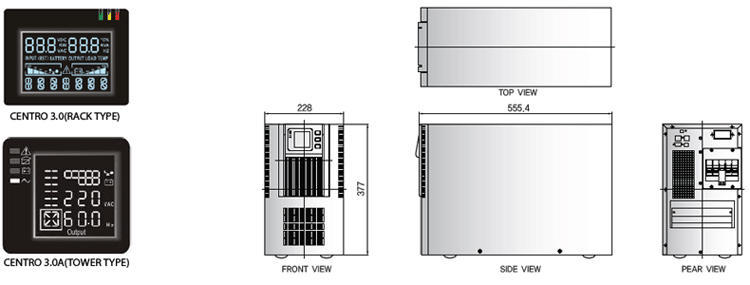

DRAWING
