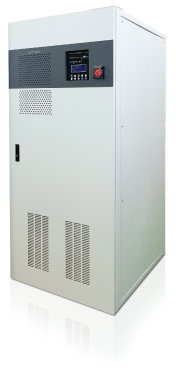

UNIPCS
■ I/P : 3상
■ O/P : 3상
■ 용량 : 50~250kw (병렬구성 확장가능)
■ 효율 : 94~96%
ㆍ충전•방전모드 입력 고역률 제어 / pf=0.99
ㆍ충전•방전모드 입력 역률 고조파 최소화 / 5%이하
ㆍ계통 무효전력 보상 기능 / 0.8 지상 ~ 0.8 진상 역률 제어
ㆍ계통 연계 운전 / 단독운전 방지기능
ㆍ100% 디지털 제어 방식 / 고신뢰도, 고성능 제어
ㆍOff-Line UPS 부하 대응
ㆍ편리한 사용자 인터페이스(한글 지원) / 그래픽 LCD 모듈
ㆍ다양한 통신 인터페이스(프로토콜) / RS-232, RS-485 (Modbus RTU)

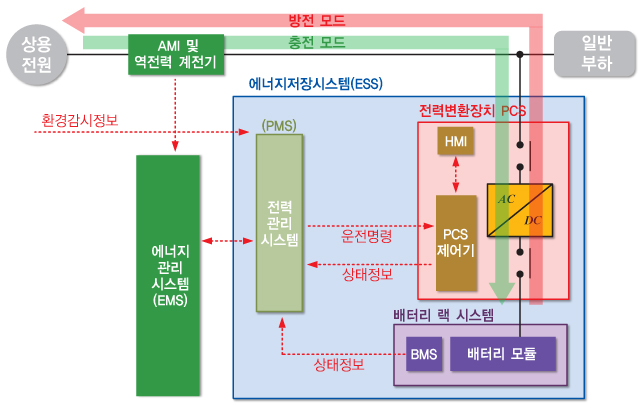

시스템 구성도 및 운전모드

전기적 특성표
용량(kw) 50 100 150 200 250
DC
배터리 최대전력 50 kw 100 kw 150 kw 200 kw 250 kw
정격운전 범위 (VDC) 400 ~ 850 V
AC
정격 출력 50 kw 100 kw 150 kw 200 kw 250 kw
정격 전압 3상 3선 380 V (± 10%)
정격 전류 76 A 152 A 277 A 304 A 380 A
정격 주파수 60 Hz
파형왜율(THD) 5% 이하 (정격 시)
역률 조정 지상 0.8 ~ 진상 0.8 제어
성능
최대 효율 94.8 % 95.8 % 96 % 96.3 % 96.8 %
Round Trip 효율 90 % 92 % 92.5 % 93 % 93.7 %
토폴로지 변압기형
역률 조정 지상 0.8 ~ 진상 0.8 제어
사용환경 데이터
냉각방식 강제 풍냉식
상대습도 (%) 90% 이하 (Non-condensing)
소음 75 dB(A) 이하
표고 해발 1,000m 이하
외함규격 / 도장색 IP20 / EA404K(함마톤, 흰색)
인터페이스
사용자 인터페이스 20X4 그래픽 LCD 모듈(기본), 7인치 컬러 터치스크린 모듈(Option)
외부통신(Option) RS232 / RS-485 (MODBUS RTU), Ethernet (MODBUS TCP)
외부 접점 신호 입력2, 출력2
외형 및 무게
크기
(W X D X H / mm) 		700 X 800 X 1500 800 X 900 X 1800 1200 X 900 X 1900 1200 X 1000 X 2000 2100 X 1000 X 2000
무게 (kg) 520 880 1500 1800 2100
적용 규격
품질 / 안전 ISO9001 / IEC 62103
성능 / EMC SGSF-025-4 / IEC 61000-4, IEC 61000-6
※ 상기 제품 규격은 기능 및 품질 향상을 위해 예고 없이 변경 될 수 있습니다.

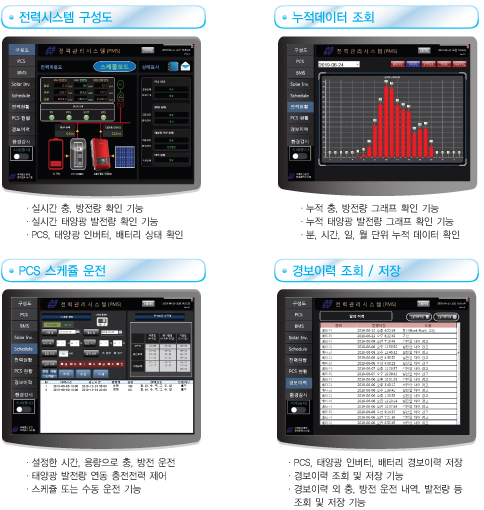

ㆍ편리한 화면구성
ㆍ정확하고 신속한 정보 제공
ㆍ쉽고 효율적인 통합 관리
