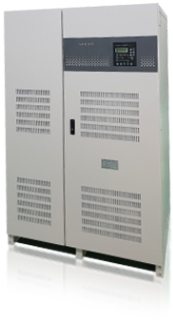

UNIPOS
■ I/P : 3상
■ O/P : 3상
■ 용량 : 50~1,000kVA (병렬구성 확장가능)
■ 효율 : 95~97%
ㆍTrue On-Line Double Conversion UPS / 고신뢰성, 고품질 전원공급
ㆍ무변압기형 구조 / 고효율, 소형, 경량
ㆍ입력 고역률 제어 / pf=0.99
ㆍ입력 역률 고조파 최소화 / 5% 이하
ㆍ100% 디지털 제어방식 / 고신뢰도의 안정된 AC 전원 공급
ㆍ인버터 출력전압 각상 제어 / 불평형 부하에 강인한 특성
ㆍOff-Line UPS 부하 대응
ㆍESS 기능 (충전 모드 및 방전 모드)시 고역률 제어 / pf=0.99
ㆍ계통 무효전력 보상 기능 / 0.8 지상 ~ 0.8 진상 역률 제어
ㆍ사용자 임의 방전 시간대 설정 기능 / Peak-Cut 운영관리
ㆍ편리한 사용자 인터페이스(한글 지원) / Graphic LCD 모듈
ㆍ다양한 통신 인터페이스(프로토콜) / RS-232, RS-485 (Modbus RTU)

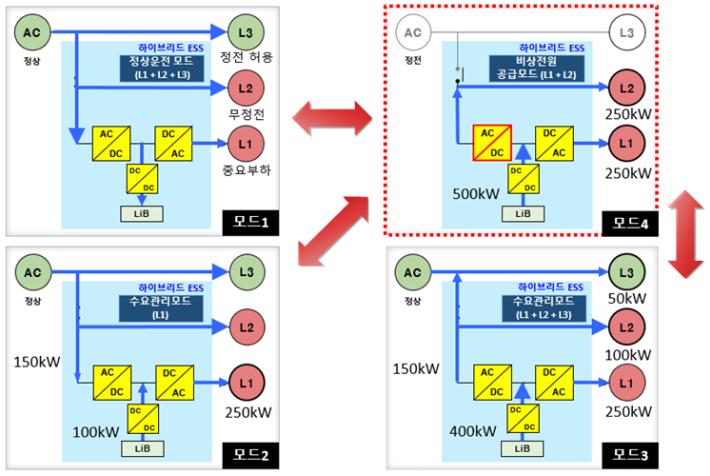

운전모드

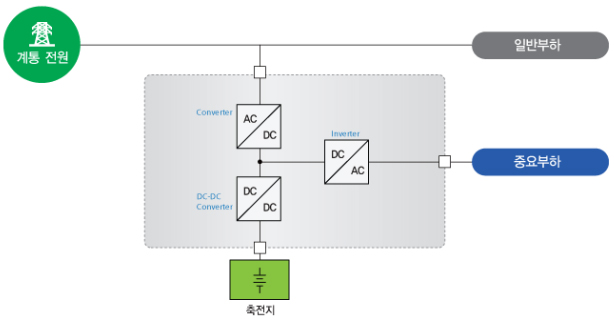

시스템 구성도

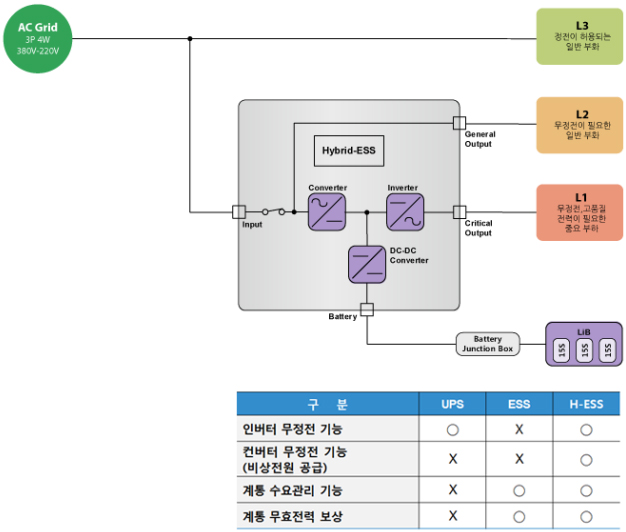

시스템 내부 구조 및 차별성

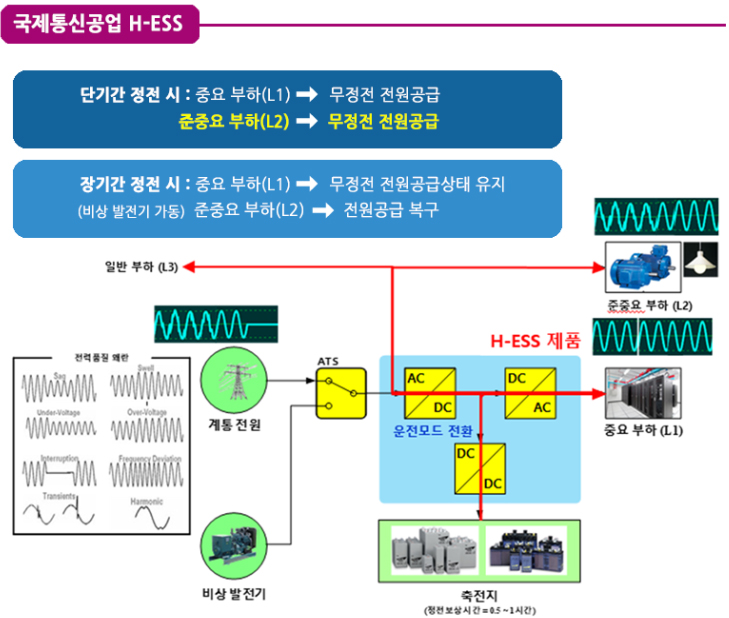

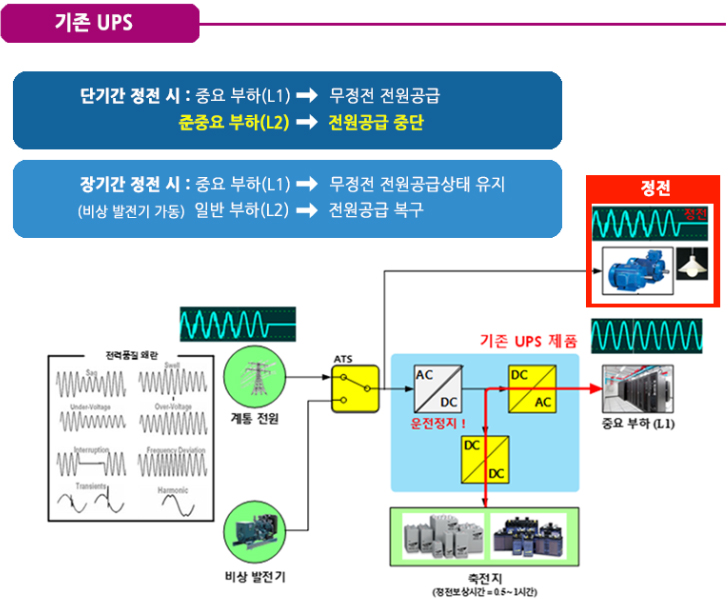

UPS와 H-ESS 비교

전기적 특성표
용량(KVA) 50 100 150 200 250
DC
배터리 최대전력 50 KW 100 KW 150 KW 200 KW 250 KW
정격운전 범위(VDC) 400 ~ 850 V
AC
정격출력 50 KW 100 KW 150 KW 200 KW 250 KW
정격전압 3상 4선 380 V (±10%)
정격전류 76 A 152 A 227 A 304 A 380 A
정격주파수 60 Hz
파형왜율(THD) 5% 이하 (정격 시)
성능
최데효율(%) 92 92 93 93 94
Round Trip 효율(%) 84.6 84.6 86.5 86.5 88.4
역률조정 지상 0.8 ~ 진상 0.8 제어
AC 출력(L1)
출력 전압안정도 ± 2% 이내
과부하 내량 125 % 10분, 150 % 10초
역률 지상 0.8
동기 절체 시간 4ms 이내
사용환경 데이터
냉각방식 강제 풍냉식
상대습도(%) 90% 이하 (Non-condensing)
소음 75 dB(A) 이하
표고 해발 1,000m 이하
외함규격 / 도장색 IP20 / EA404K(함마톤, 흰색)
인터페이스
사용자 인터페이스 20x4 그래픽 LCD 모듈(기본), 7인치 컬러 터치스크린 모듈(Option)
외부통신(Option) RS232 / RS485(Modbus RTU), Ethernet(Modbus TPC)
외부 점검 신호 입력2, 출력2
외형 및 무게
크기 (WxDxH / mm) 1000 x 800 x 1700 1000 x 900 x 1900 2150 x 1000 x 2000 2400 x 1000 x 2000 2700 x 1000 x 2000
무게 (kg) 520 880 1200 1800 2100
적용 규격
품질 / 안전 ISO9001 / IEC 62103
성능 / EMC SGSF-025-4 / IEC 61000-4, IEC 61000-6
※ 상기 제품 규격은 기능 및 품질 향상을 위해 예고 없이 변경 될 수 있습니다.
