설치되어있는 현장에서 100%풀가동

• 기존 UPS와 신기술 장비의 특징 비교

  기존 UPS의 특징	신기술 장비의 특징
  정류부(SCR, DioDE)제어로 입력파형 왜율(Thd) 높음 입력역률이 낮음(약0.8정도) 제어가 복잡하고 부품수가 많아 신뢰성(Mtbf)이 낮음 아날로그 이중변환 제어로 전력변환 손실이 큼(효율 약 85%) 별도 소형 층전부 구성으로 축전지 충전전류가 1~2A임	IGBT PWM제어로 전류파형 왜율 개선(5%이내) 계통연계형 정전압 제어로 고효율화 실현(95%이상) 단일변환 All디지털 제어로 One Board화 기능 IGBT인버터의 양방향 제어로 축전지 충전전류 회로 개선

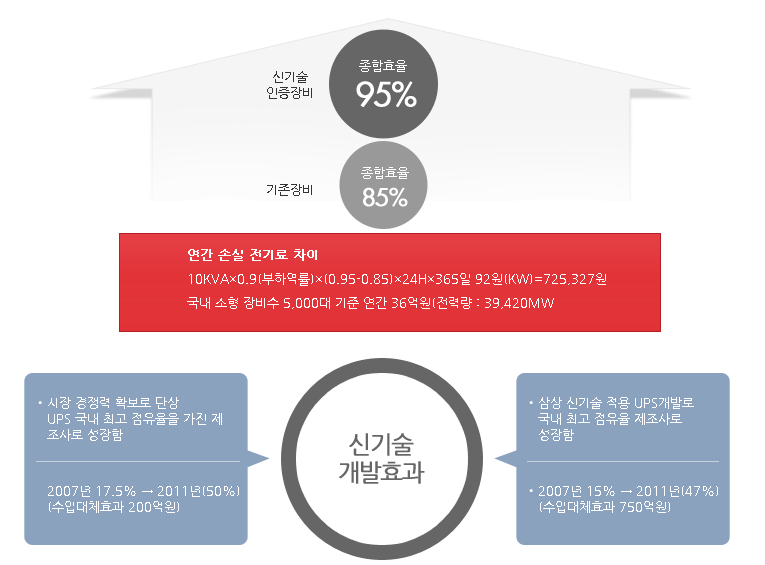

• 기존 장비와의 손실 계산






• 성능비교

  	국제통신공업(주) DIGITAL UPS	OTHER UPS
  제어방식	100% 마이크로프로세서 제어	부분적으로만 디지털 제어함
  역률	0.99 이상	0.80 정도 수준
  효율	운전효율 95% 이상	운전효율 85% 정도
  구동방식	IGBT PWM 제어방식	아날로그 SCR제어
  비선형 부하특성	비선형 부하시 전압변동 거의 없이 지원	비선형 부하시 80%정도로 출력전압 DROP

• 가격 경쟁력

  국내 업체 대비 15% 이상	ONE Board로 20% 이상	배선 간략화로 생산성 3배
  DIGITAL UPS의 평균 출시 단가는, 국내 업체 대비 15~30% 수준의 가격 경쟁력을 가지고 있음	CONTROL 및 P/S 등 10여장의 Board를 ONE Board로 함에 따라, 20% 이상의 가격 경쟁력 확보. 중국의 저가 공세에도 대응 가능한 경쟁력 확보	ONE Board제어로 인해 기존 Board간의 제어 배선이 필요 없어 제조 생산성이 기존장비의 3배이상이 되므로 이로 인한 인건비 감소.

• UPS 디지털 제어기술

  IGBT를 이용한 최고의 기술을 접목한 정류방식과 DSP(디지털제어)를 적용하여 제어 관리되므로 최고의 신뢰성을 주는 ON-LINE 방식의 UPS입니다. KJU-3000 Series는 편리한 조작방식과 안정성으로 완벽한 전원 환경을 구현해 줍니다. KJU-3000 Series는 다음과 같은 특징을 가지도록 제작됩니다.



• 결론

  본기술 개발품은 고효율 고역율 구현 기술로 국내에 에너지 절감에 기여하며 중국 등 저임금 노동력으로 생산되어 국내에 수입되는 저가격의 UPS와도 가격경쟁력을 확보하여 국내 시장을 방어할 수 있는 계기가 마련되었다. (수입대체 효과) 본 신기술 개발품은 ONE BOARD의 구현으로 세계적인 가격 및 품질에서 경쟁력을 가지며 UPS수입국에서 수출국으로 변화할 수 있는 발판을 마련하였다.
